Os pontos de controle em solo são pontos no solo que têm uma localização geográfica conhecida, ou coordenadas de marcadores que já foram definidas, normalmente usando pontos geodésicos e coordenadas GPS.
Ao ter coordenadas conhecidas selecionadas e marcadas antes de coletar quaisquer dados, podemos aumentar a precisão e ter um quadro de referência para todo o seu projeto.
Para obter os melhores resultados de seus pontos de controle em solo, no entanto, você precisa garantir a colocação correta deles.
Com poucos pontos totais, você corre o risco de medições imprecisas, porém, se muitos pontos estiverem próximos uns dos outros, isso poderá corromper as imagens aéreas gerais.
Vejamos como encontrar o equilíbrio certo e tirar o máximo proveito deste método para mapear com precisão grandes áreas.
os pontos de controle em solo melhoram a precisão

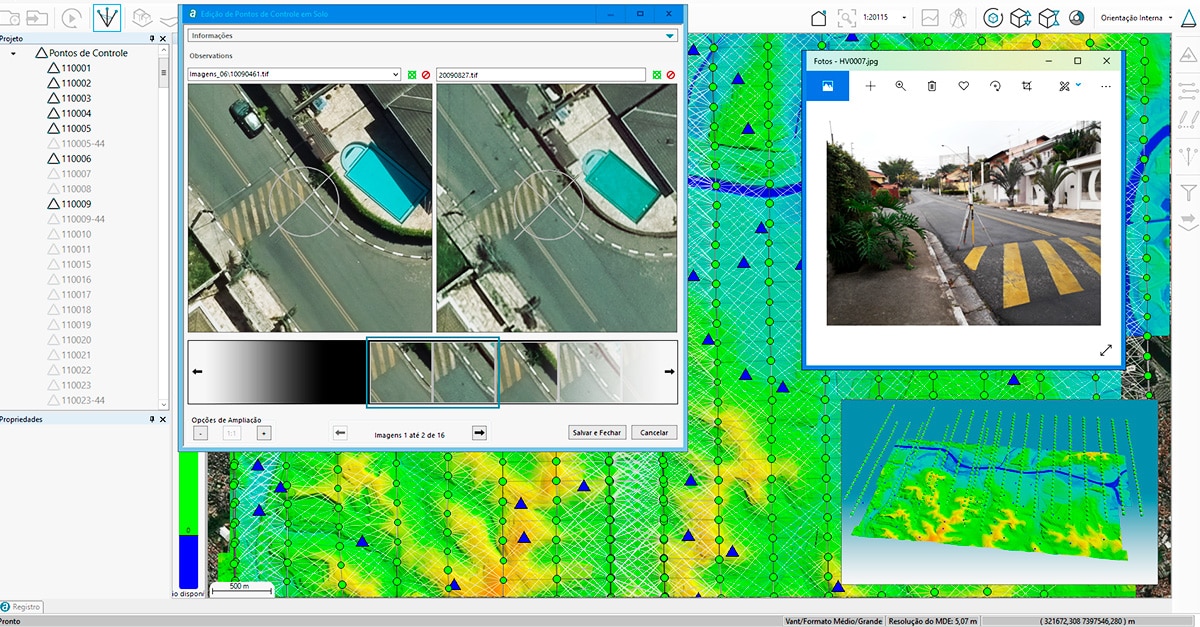

Se você precisa de um mapa de fotogrametria ou LiDAR, os pontos de controle em solo ajudam a fornecer um mapa aéreo o mais preciso possível.
Esses pontos são importantes porque são definidos com precisão absoluta. Isso significa que um ponto se correlaciona com um valor verdadeiro, como uma coordenada GPS.
A precisão relativa, por sua vez, descreve outros pontos que podem ser encontrados ao dimensionar um mapa em relação a essas coordenadas absolutas.
Em outras palavras, tendo várias localizações geográficas conhecidas já definidas no mundo real, é mais fácil estabelecer a distância entre os pontos e a escala geral do seu mapa.
Claro, os pontos de controle em solo são apenas uma parte do quebra-cabeça. A distância de amostragem do solo, por exemplo, é um cálculo usado para explicar como a escala do mundo real, estabelecida pelos pontos de controle, se traduz em um mapa.
Sem um ponto de controle em solo preciso, é impossível transformar todos os dados coletados em mapas utilizáveis.
Assim como para os pontos de controle, um cálculo que está errado em apenas alguns centímetros pode ter amplas implicações em todo o projeto.
Características dos pontos de controle em solo
Um ponto de controle em solo deve atender a dois critérios para ser útil no levantamento aéreo. Cada ponto deve ser feito com cores de alto contraste que se destaquem do terreno circundante.
Além disso, os pontos devem ter um centro claramente definido que se alinha com a coordenada conhecida. Isso pode ser feito com duas linhas perpendiculares.
Os técnicos normalmente usam tinta spray ou almofadas especiais com cores brilhantes e uma aparência de “tabuleiro de damas” de quatro quadrados para criar o sistema de coordenadas.
Embora a pintura em spray possa ser a opção mais conveniente e barata, ela também pode criar problemas de precisão.
Como você sabe, a diferença de alguns centímetros pode ter um impacto desproporcional em um trabalho de topografia.
A área de superfície mais ampla de uma linha de tinta spray pode significar um intervalo de vários centímetros no “alvo” de sua marca. Embora a discrepância seja relativamente pequena, fazer esse tipo de adivinhação para cada um de seus pontos pode ser desastroso.
Se você não tiver nenhum pad disponível, é melhor marcar os pontos com uma forma de “L”, em vez do tradicional “X”, com o canto indicando uma coordenada exata.
Colocando os pontos de controle terrestre
O simples uso de alguns pontos de controle de solo em todo o local não é suficiente para garantir medições precisas.
Os pontos devem ser distribuídos o mais uniformemente possível, sem deixar de mostrar os limites e o alcance topográfico.
Embora isso dependa das especificidades do local, existem algumas diretrizes como:
Número de pontos
O número de pontos necessários para criar um mapa preciso varia de acordo com o tamanho do local e o alcance do terreno.
Recomenda-se o uso de pelo menos cinco pontos, mas às vezes são usados até 20 ou mais.
É importante notar, no entanto, que mais pontos não significam necessariamente uma melhor leitura.
Ao selecionar os pontos de controle de solo, tente se concentrar em estabelecer um posicionamento uniforme.
Embora possa parecer intuitivo agrupar vários pontos em torno da área mais importante para sua pesquisa, isso pode reduzir a precisão.
Se muitos pontos estiverem próximos uns dos outros enquanto o resto do local tiver cobertura limitada, será um desafio calibrar o mapa e entender como o conjunto de coordenadas se encaixa na imagem maior. Na pior das hipóteses, pode ser necessário refazer todo o mapeamento.
Espaçamento
Além de separar os pontos em distâncias relativamente semelhantes, é importante pensar na distância total desses intervalos. Se os pontos estiverem muito distantes uns dos outros, será um desafio para o seu software de modelagem interpolar mais pontos de dados entre eles.
Os pontos devem estar, no máximo, a cerca de 400 metros de distância um do outro, embora geralmente seja preferível mais perto.
Embora você queira evitar a saturação excessiva dos pontos de controle mencionados acima, espalhar seus pontos muito longe causará lacunas na cobertura e distorcerá seu modelo 3D.
Distribuição
É importante usar seus pontos de controle terrestre para definir os limites do local. Em um cenário ideal, você poderia colocar um ponto em cada um dos cantos, com outro no centro do local. Embora os locais raramente sejam simples, essa é uma boa maneira de pensar sobre a cobertura.
Se a área que está sendo mapeada tiver mudanças de elevação perceptíveis (colinas, minas, vales, etc.), certifique-se de que seu posicionamento cubra essas diferentes elevações.
Por fim, é importante evitar a armadilha de confiar demais em pontos “que ocorrem naturalmente” que podem parecer um bom lugar para colocar um ponto de controle, mas não complementam a distribuição uniforme geral de pontos.
Apoio de campo fotogramétrico Base
A Base tem por princípio a qualidade de seus trabalhos, principalmente, no caso dos pontos de controle em solo.
O apoio de campo fotogramétrico, em solo, levantará informações sobre os pontos, com equipamentos topográficos, usando rastreadores de satélite tipo receptores geodésicos GNSS, pois a precisão e a duração do rastreio contam muito para execução do plano de apoio.
